瞬時に形状変更できます。 試行錯誤が自在です |
|
PF-Magicでは、流体部−燃焼ガス 固体部-フィン・パイプ それぞれについて
圧縮性ナビオ-ストークス式、熱伝導方程式より解を算出します。下記の支配式で各物理量を求めます。

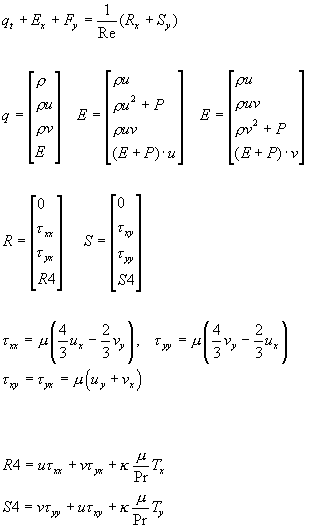

支配方程式の紹介 |
|
|
|
基礎式 |
|
|||
|
|
流体部 |
|
|
固体部 |
|
|
|
燃焼ガス |
|
|
フィン部分 |
|
|
|
|
|
|
|
|
|
|
|
パイプ部分（表面を除く） |
|
||
|
|
|
|
|
||
|
|
|
パイプ部分（燃焼ガス接触部） |
|
||
|
|
|
|
|
||
|
|
|
パイプ部分（水との接触部） |
|
||
|
|
|
|
|
||
|
|
|
|
|
|
|
基礎式においての記号（各物理量）の説明
|
燃焼ガス部（流体部） |
フィン・パイプ部 （固体部） |
||||||
|
|
ρ |
密度 |
|
|
TF,TP |
フィン温度、パイプ温度 |
|
|
|
T |
燃焼ガス温度 |
|
|
T |
燃焼ガス温度 |
|
|
|
u, v |
燃焼ガス速度 X,Y成分 |
|
|
TW |
湯（水）温 |
|
|
|
P |
圧力 |
|
|
α |
燃焼ガス−フィン（パイプ） 熱伝達率 |
|
|
|
E |
エネルギー |
|
|
αW |
湯−パイプ 熱伝達率 |
|
|
|
κ |
熱伝導率 |
|
|
CF,CP |
フィンの比熱、パイプの比熱 |
|
|
|
μ |
粘性係数 |
|
|
KF,KP |
フィン熱伝導率、パイプ熱伝導率 |
|
|
|
|
|
|
|
|
|
|
基礎式の添え字について、
|
|
基礎式において、t、X 等の添え字は、時間又は空間微分を示します。
|
|
|
|
|
Ｘ、Ｙ、Z |
デカルト座標系、Ｘ、Ｙ、Z |
|
|
|
t |
時間 |
|
|
|
|
|
|
|
