電卓感覚で利用できる定量評価システムを構築  CAEソフト MaProMesh 無料版ダウンロードページ です



 【1】 MaProMeshトップページ

【2】 コンセプト/操作概要

【3】 無償版です

【4】 MaProMesh使い方

 【5】 モデル表示の補足

6】 導入手順

 【7】 専用システム構築の勧め

 【8】メッシュと1次2次要素

【9】メッシュ依存の原因

 【10】シュワルツの提灯









簡単OpenFoam



★ 2024/1/5 2023/12/25-24/1/5  32-64bit インストーラにて生成ファイルの容量大きい方が64用 間違うミス発覚&解消



★ 2023/7/5 サンプルを編集可能にするため、スクリプト保存場所を、ProgramFiles内より移す変更実施 ★ 2023/7/6 ESI版OpenFoam V2306 対応



★ 2023/6/6 簡単OpenFoam(スクリプト動作ボタン右下)ESI版対応  (6/12 VTK作成処理・Program files対応 節点番号圧縮機能ミスで修正再再再UP)



★ 2023/5/26 簡単OpenFoam(動作ボタン右下)スクリプト作成&実行&可視機能を追加しました。



★ 2021/1/10 CalculiXが自動設定されない不具合解消。ポスト処理画質改善を実施。



★ 2020/9/7 STLファイル(Ascii形式)可視機能を追加しました。



★ 2020/6/25 CalculiXが設定されない不具合解消。配列並替にて、重複値がある場合、データ除去機能追加。



★ 2020/5/15 FrontSITRにて、ソリッドのメッシュデータ(.msh)が読めない不具合解消。



★ 2019/7/8 Fluent 入力形式 Gmsh 形式 (.msh) 可視対応実施。



★ 2019/4/5 AutoDESK NASTRAN 対応実施。



★ 2019/1/15 64bitデモ版のダウンロードリンクミスを修正。シュワルツの提灯 サイトを追加。



★ 2018/5/8 I-Deas Universal File 可視機能の改良を実施しました。



★ 2018/3/1 出力可能な節点・要素数を12,000まで拡大しました。



★ 2018/2/12 64bitデモ版インストーラに、Calculixを組込み、諸設定不要な構成に改変しました。(静解析のみ)







32bit 64bit ) 最新の無償版 ZIP形式 こちらからダウンロード可能です





32-64bit版 Windows7以降

 Version1.434201

MaProMesh_Demo_15K_3264_24_15.zip

最新 2024/1/5  (13,512 KB)





64版は Calculix Ver14 設定済









インストール

での注意

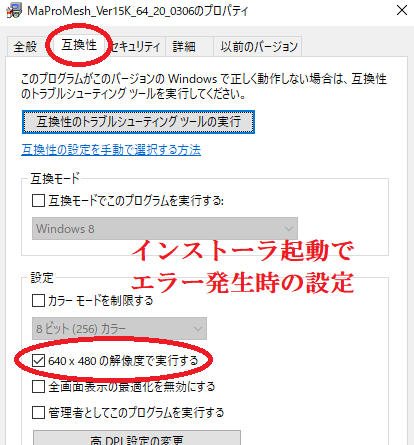

インストーラが動作しない時 インストーラ右クリック プロパティを下記に設定



それでもうまく行かぬ場合 info-x@netukaiseki.co.jp(全て半角)まで連絡願います

対処法を案内致します

インストーラ





動作しない

事があります











旧版の無償版ダウンロード(最新版不具合時の保険 )





32bit 版  XP以降

 Version1.43063

32bit版(64PCでも動作) MaProMesh_Demo_32J_18_5_1

 4,691 KB





64bit版  XP以降

 Version1.43063

64bit版(64PCのみ動作 )MaProMesh_Demo_64J_18_5_1

8,062 KB





自己解凍式

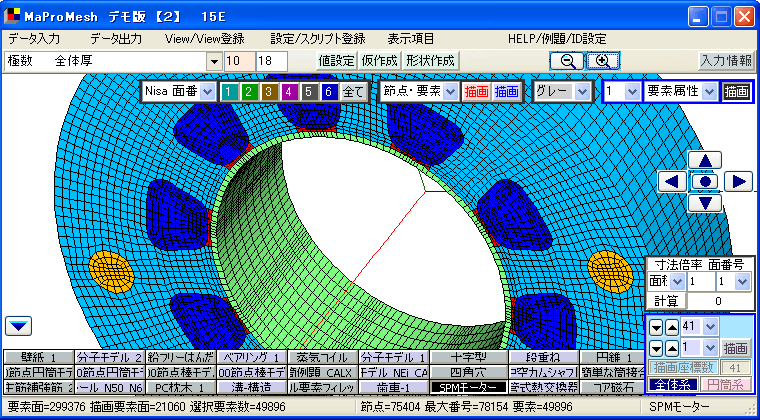

自己解凍インストール後の起動で下記状態  画面・左下ボタン一押し 超速パラメトリックモデリング体験







起動が遅い

 XPで 搭載メモリー 1GB推奨   VISTA以降は  搭載メモリー 4GB推奨です

動作

しない

 初回起動時 C:\MAPROTEMP\MAPROMESH を作成します。 セキュリティーソフト

 等の関係で、フォルダ作成できない場合、手動作成後に起動してみてください。

 上記状態にならない場合 不具合等 info-x(小文字)netukaiseki.co.jp 連絡願います



ID設定(無料) 詳細説明について、所属をお知らせの上 info-x@(小文字)netukaiseki.co.jp まで連絡願います















  無償版には、以下の機能または制限があります    また、正規版は、認証作業はありません





 モデル構築 節点/要素30万弱上限   (保存は、最大で12,000 が上限。条件により、保存可能なモデル規模が小さくなる)





2

 可変更可能なパラメータ数は、最大  12 個です





3

 節点・要素 抽出パネル 上限数=4





4

 ID設定(無料)にて、 HELP参照が可能です。 一度設定すると、改訂版でも利用可能。





5

 スクリプト作成機能は、正式版に同等です  項目1,2,4 パラメータ数・モデル規模 制限を除く





6

 価格等は、info-x@(小文字)netukaiseki.co.jp まで問合せ下さい。ID 所得の場合、HELP/例題/ID⇒ID設定、で表示

  『 MaproMesh ID 所得希望 』等 メールタイトルは適当に付け、機種IDも連絡願います。所属をお知らせ願います。











デモ用IDを希望の場合、下記にて表示の機種IDも連絡願います。 また、正規版は機種IDを必要としません。













 無償版は以下の機種にてご利用願います



 WindowsXP WindowsVISTA Windows7 Windows8 Windows10 日本語版OS    64bit版 はVISTA以降を推奨





 XPは1GB VISTAより新しいOSは  2GB  【 VISTA以降は4GB推奨 】











本ページは、 可変化を実現する FEMモデラー  MaProMesh フリー版ダウンロードページ です
